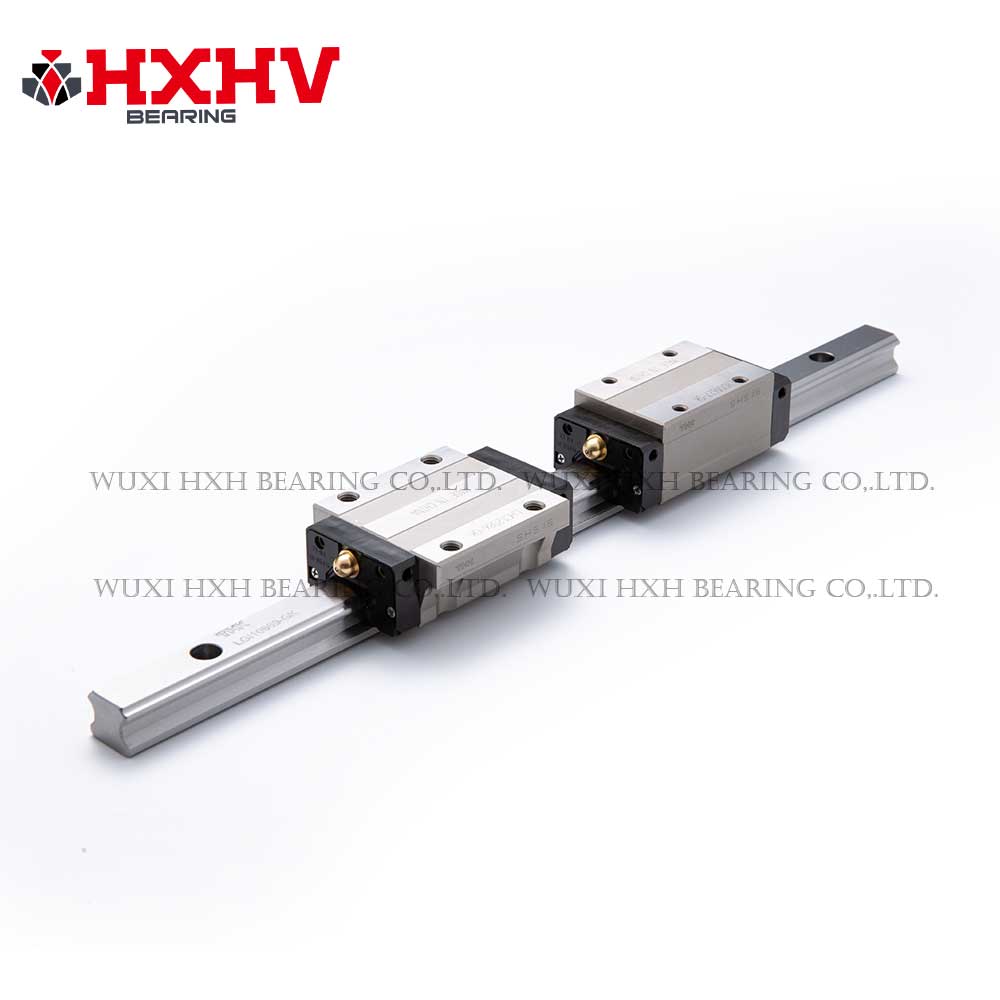

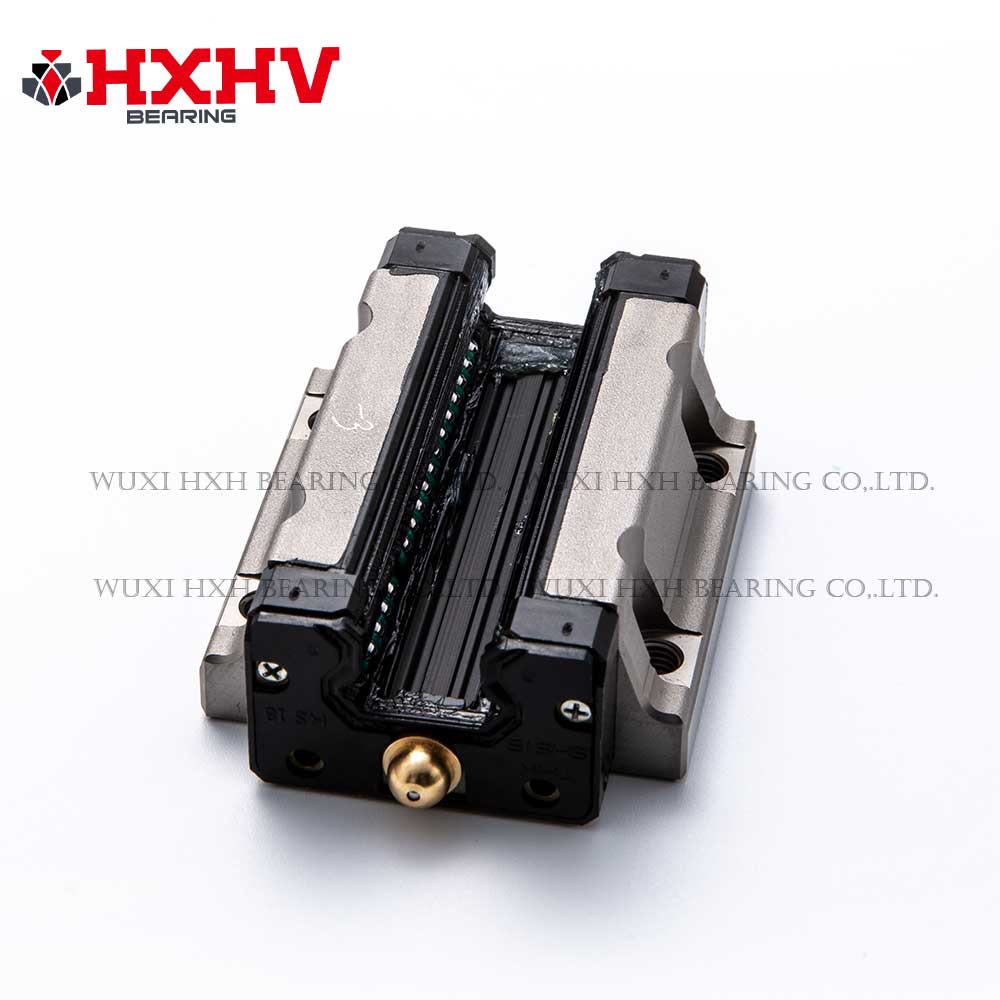

THK 直线运动导轨块和导轨 SR 20SB
单位：毫米
| 型号 | SR 20SB | |
| 外 方面 | 高度（M） | 28 |
| 宽度（W） | 59 | |
| 长度（ L） | 47.3 | |
| LM滑块 方面 | B | 49 |
| H | 5.5 | |
| L 1 | 27.8 | |
| T | 8 | |
| T1 | 9 | |
| K | 22 | |
| N | 6 | |
| E | 12 | |
| 油嘴 | B-M6F | |
| H3 | 6 | |
| LM导轨 方面 | 宽度（W1±0.05) | 20 |
| W2 | 19.5 | |
| 高度（M1） | 15.5 | |
| 沥青（F） | 60 | |
| d1× d2×h | 6×9.5×8.5 | |
| 长度（最大） | 1480 (3000) | |
| 基本负载 评分 | C（千牛） | 13.4 |
| C0（千牛） | 17.2 | |
| 大量的 | LM滑块（公斤） | 0.3 |
| LM导轨（公斤/米） | 2.1 | |
