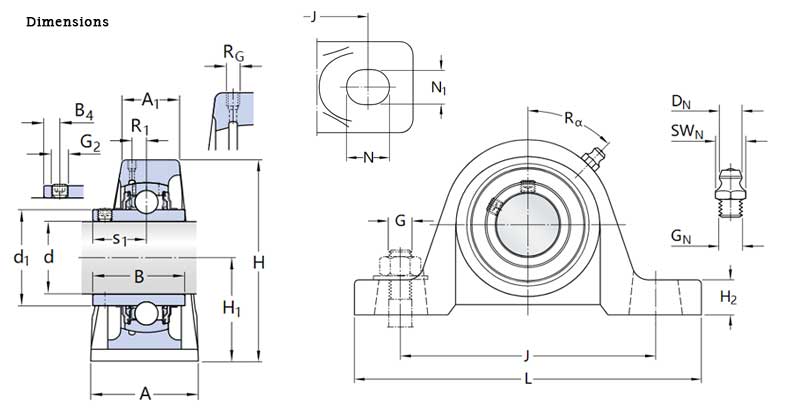

| Dimensioner | |
| d | 30 mm |
| d1(≈) | 39,8 mm |
| A | 45 mm |
| A1 | 27 mm |
| B | 38,1 mm |
| B4 | 5,5 mm |
| H | 83,5 mm |
| H1 | 42,9 mm |
| H2 | 16,5 mm |
| J | 121 mm |
| J(maks.) | 125 mm |
| J(min.) | 117 mm |
| L | 165 mm |
| N | 21 mm |
| N1 | 17 mm |
| s1 | 22,2 mm |
| Smørefitting | |
| DN | 6,6 mm |
| SWN | 7,94 mm |
| GN | 1/4-28 UNF |
| Gevind hul | |
| RG | 1/4-28 UNF |
| R1 | 1 mm |
| Ra | 45° |
| Beregningsdata | |
| Grundlæggende dynamisk belastningsværdi (C) | 19,5 kN |
| Grundlæggende statisk belastningsværdi (C0) | 11,4 kN |
| Træthedsbelastningsgrænse (Pu) | 0,48 kN |
| Begrænsning af hastighed | 5000 r/min |
| med akseltolerance h6 | |
| Vægt | 12 kg |
| Monteringsoplysninger | |
| Gevindskrue (G2) | M6x1 |
| Sekskantet nøglestørrelse til stikskrue (N) | 3,05 mm |
| Anbefalet tilspændingsmoment for gevindskruen | 4 N·m |
| Anbefalet diameter for fastgørelsesbolte, mm(G) | 14 mm |
| Anbefalet diameter for fastgørelsesbolte, tomme(G) | 0,5625 tommer |
| Inkluderede produkter | |
| Boliger | P206 |
| Leje | UC206 |
